2022년 3월 10일 목요일

펜티엄4 윌라멧 423소켓 CPU 리스트 & 제원

 Core: Willamette (180 nm); Data width: 32 bit; L1 cache: 8KB data / 12K micro-operations; L2 cache: 256KB; System bus: 400 MHz; Package: OLGA-423

Features: MMX, SSE, SSE2

n.n.ModelsSpec

Core
stepping

Additional description

Vcore

1Pentium 4 - 1,3GHzSL4SF, SL4QD, SL5GC

B2

1.3GHz/256/400/1.7V; SL4SF COSTA RICA; 3044A789-0353; i ©'00; 4046A613

1.7 V

2Pentium 4 - 1,3GHzSL5FW, SL4QD, SL5GCC11.3GHz/256/400/1.75V; SL5FW MALAY; L124A677-0143; i ©'00; M126A1911.75V
3Pentium 4 - 1,4GHzSL4SC, SL4SG, SL4WSB21.4GHz/256/400/1.7V; SL4SC COSTA RICA; 3117A124-0674; i ©'00; 4117A2881.7V
4Pentium 4 - 1,4GHzSL4X2, SL4SG, SL4WSC11.4GHz/256/400/1.75V; SL4X2 MALAY; L117A844-1011; i ©'00; M118B2451.75 V
5Pentium 4 - 1,5GHz SL4SH, SL5TN, SL5SX, SL4TY, SL4X3B21.5GHz/256/400/1.7V; SL4SH MALAY; L104A307-0623; i ©'00; M106A4631.7 V
6Pentium 4 - 1,5GHzSL4WT, SL5TN, SL5SX, SL4TY, SL4X3C11.5GHz/256/400/1.75V; SL4WT COSTA RICA; 3117A226-0159; i ©'001.75 V
7Pentium 4 - 1,6GHzSL4WU, SL4X4, SL5ULC11.6GHz/256/400/1.75V; SL4WU COSTA RICA; 3123A311-1759; i © ' 001.75 V
8Pentium 4 - 1,6GHzSL5VL, SL4X4, SL5ULD01.6GHz/256/400/1.75V; SL5VL MALAY; L152A616-0055; i ©'011.75 V
9Pentium 4 - 1,7GHzSL57W, SL57V, SL5TPC11.7GHz/256/400/1.75V; SL57W COSTA RICA; 3110A268-0109; i ©'001.75 V
10Pentium 4 - 1,7GHzSL5SY, SL57V, SL5TPD01.7GHz/256/400/1.75V; SL5SY COSTA RICA; 3148A121-0562; i ©'011.75 V
11Pentium 4 - 1,8GHzSL5VM, SL4X5, SL4WV, SL5UMD01.8GHz/256/400/1.75V; SL5VM MALAY; L148B299-0160; i ©'011.75V
12Pentium 4 - 1,9GHzSL5VN, SL5WHD01.9GHz/256/400/1.75V; SL5VN MALAY; L130A352-0032; i ©'01; M13066111.75V
13Pentium 4 - 2,0GHzSL5SZ, SL5TQD02.0GHz/256/400/1.75V; SL5SZ COSTA RICA; 3130A791-0048; i ©'011.75V

2022년 3월 7일 월요일

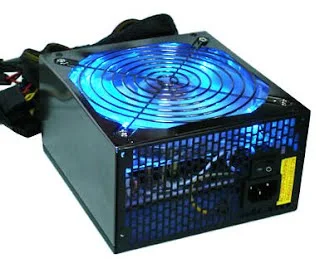

컴퓨터 파워서플라이 커넥터

 컴퓨터 파워 서플라이 커넥터



-------------------------------------------------------------------


P1 24핀 또는 ATX 24 전원 커넥터는 표준 마더보드 커넥터입니다.
P1 24 핀은 Molex 39-01-2240 커넥터로 만들어집니다.
이 커넥터의 주요 용도는 PCIe 카드에 추가 전원을 제공하고
하나 이상의 전원 와이어를 사용하는 것입니다.
4개의 추가 핀은 더 높은 전류 용량을 위한 라인입니다.

.

.

.

24핀 파워 커넥터

이 유형의 커넥터는 PCI Express 슬롯에 추가 전원을 제공하기 위해 만들어졌습니다.
24핀 커넥터에는 하나 이상의 전원 와이어가 있습니다.
4개의 추가 핀은 더 높은 전류 용량을 위한 라인입니다.
.
.
.

4핀 커넥터 (4 Pin Molex Power Connector)

이 유형의 커넥터는 주변기기 전원 케이블입니다.
그 사람은 플로피 드라이브와 하드 디스크를 사용했습니다.
이제 추가 팬, 비디오 카드 및 케이스 조명에 사용됩니다.

.
.
.
6핀 AUX 보조전원 커넥터 (6 Pin Auxiliary Power Cable)

보조 눈금은 3.3볼트 및 5볼트용 마더보드에 추가 전력을 제공하기 위해 만들어졌습니다.
이 케이블은 오늘날 사용되지 않습니다. (펜3/펜4 사용 커넥터)
.
.
.

SATA 전원 커넥터 (SATA Power Connector)

SATA 전원 케이블은 ATA 인터페이스를
보다 발전된 디자인으로 개선하기 위해 만들어졌습니다.
이 유형의 커넥터에는 데이터 및 전원 케이블이 있습니다.
전원 케이블은 기존의 4핀 주변기기 케이블을 대체하고 3.3볼트에 대한 지원을 추가합니다.
.
.
.

 ATX 20핀 메인 전원 커넥터 (ATX 20 Pin Main Power Connector)

1996년 ATX 20핀 전원 커넥터는 마더보드에 전원을 공급하는 표준 케이블이었습니다.
여기에는 5볼트 미만의 전압이 필요한 최신 칩에
전원을 공급하기 위한 3.3볼트 레일이 포함되어 있습니다.
컴퓨터가 절전 모드일 때 마더보드에 전원을 공급하기 위해
전원 공급 장치가 꺼져도 계속 켜져 있는 두 번째 5볼트 레일이 있습니다.
20핀 케이블을 24핀 마더보드에 꽂으면 여전히 작동합니다.
.
.
.


기존 PC 주 전원 커넥터 (Original PC Main Power Connector)

이 전원 커넥터는 1981년에 만들어졌으며
두 개의 케이블만 사용하여 전원 공급 장치를 마더보드에 연결했습니다.
마더보드의 연결부는 서로 옆에 있으므로 나란히 연결됩니다.
이 케이블은 잘못된 방법으로 연결하기가 매우 쉽습니다.
사람들은 검은색을 검은색에 연결하는 것을 기억해야 했습니다.
.
.
.

ATX 20 + 4핀 전원 커넥터 (ATX 20 + 4 Pin Power Connector)

많은 전원 공급 장치에는 20핀 또는 24핀 마더보드와 함께 사용할 수 있는
20+4핀 케이블이 함께 제공됩니다.
이 케이블은 20핀과 4핀 2개로 구성되어 있습니다.
이렇게 하면 20핀 마더보드에 20핀 케이블만 사용할 수 있습니다.
또는 24핀 마더보드의 경우 20핀과 4핀을 함께 연결합니다.
.
.
.

4 핀 ATX + 12v 전원 커넥터 (4 Pin ATX + 12v Power Connector)

컴퓨터는 3.3볼트와 5볼트에 대부분의 부하를 가하는 데 사용하고
컴퓨터는 12볼트를 점점 더 사용하기 시작했습니다.
이 케이블은 2개의 12볼트 라인을 추가하여 더 많은 부하를 12볼트로 전환할 수 있었습니다. 그들은 CPU와 때로는 마더보드에 전원을 공급하는 데 사용되었습니다.
.
.
.

8핀 EPS + 12볼트 전원 커넥터 (8 Pin EPS + 12 volt Power Connector)

이 케이블은 여러 CPU에 12볼트를 공급하도록 제작되었습니다.
8핀 12볼트 케이블은 종종 4핀 12볼트 케이블 대신 사용됩니다.
.
.
.

4 + 4핀 + 12볼트 전원 커넥터 (4 + 4 pin + 12 volts Power Connector)

이 유형의 커넥터는 4핀 + 12볼트 커넥터가 있는 마더보드 또는
8핀 + 12볼트 커넥터가 있는 마더보드와 함께 사용할 수 있는 두 부분으로 제공되므로
매우 편리합니다.



---------------------------------------------------------------------

구형 파워서플라이 (펜3, 펜4 파워 서플라이) 연결 방법

① 1개 - 20PIN Standard ATX Connector(메인보드에 전원공급용)
② 1개 - 4PIN ATX12V Power Connector (Pentium IV 메인보드에 추가 전원 공급용)
③ 1개 - 6PIN AUX Power Connector(메인보드 보조전원 공급용)
④ 1개 - 3PIN Fan Speed Monitor (없는 파워서플라이가 대부분임)
⑤ 6개 - Peripheral Power Connector(CD-ROM,CD RW,DVD,HDD용)
⑥ 2개 - Floppy Drive Power Connector(FDD용)
